o型橡膠密封圈變形檢測設備應用于橡膠圈外觀檢測案例！

作者 : 安徽思普泰克發布時間 : 2020-03-04 瀏覽 : 125 次
注明：o型橡膠密封圈變形檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       最大尺寸直徑30mm*高度3.8mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 破損 正光檢測 可檢
2 劃傷 正光檢測 不可檢

注明：o型橡膠密封圈變形檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號：SP-T300標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Barsler工業相機 2套

5 相機調節模組 SIPOTEK定制 2套

6 工業鏡頭 FA高清光學工業鏡頭 2套

7 光源 定制光學自適應光源 2套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

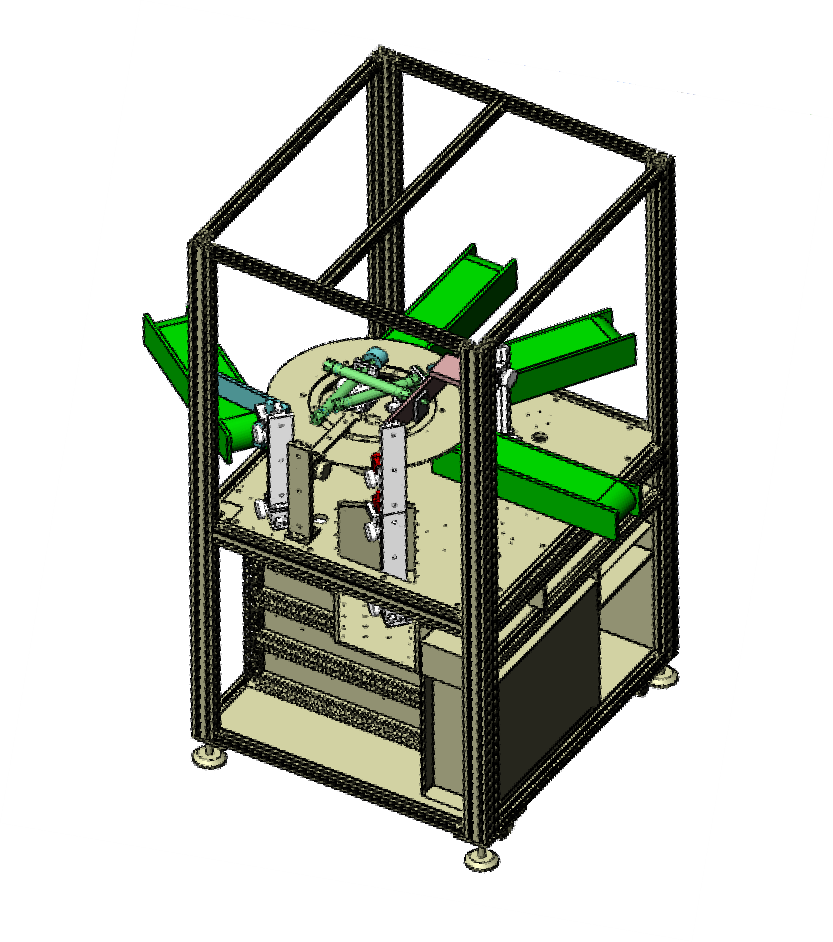

o型橡膠密封圈變形檢測設備外觀3D立體圖

o型橡膠密封圈變形檢測設備
o型橡膠密封圈變形檢測設備
三、樣件測試圖片:

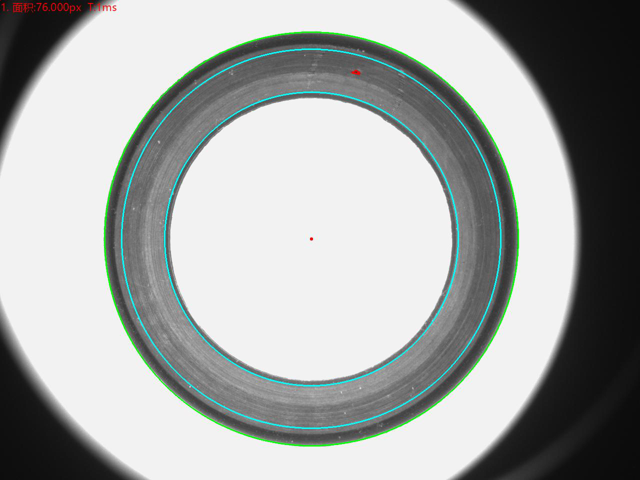

底部正光檢測原圖：
o型橡膠密封圈變形檢測設備

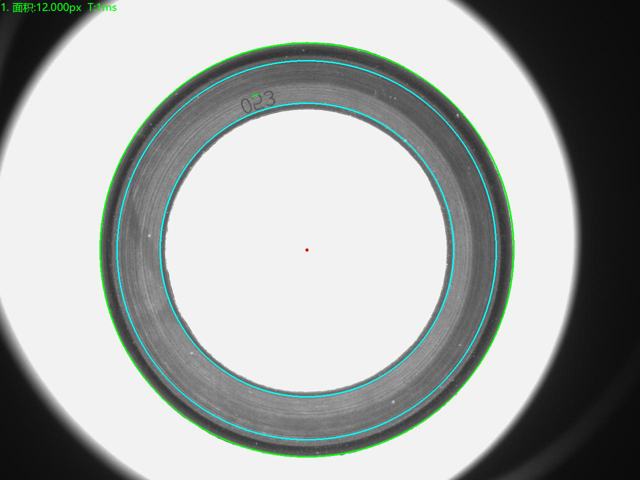

底部正光檢測良品分析圖：OK

底部正光檢測良品分析圖

底部正光檢測分析圖： NG         不良原因：破損

底部正光檢測分析圖

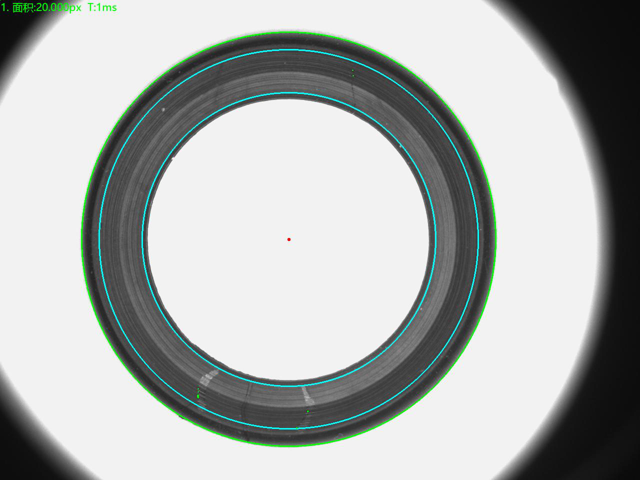

底部正光檢測分析圖： NG         不良原因：劃傷          分析結果：不可檢

o型橡膠密封圈變形檢測設備

頂部正光檢測良品分析圖：OK

o型橡膠密封圈變形檢測設備

頂部正光檢測分析圖： NG         不良原因：破損

o型橡膠密封圈變形檢測設備

頂部正光檢測分析圖： NG         不良原因：劃傷          分析結果：不可檢

o型橡膠密封圈變形檢測設備

四、o型橡膠密封圈變形檢測設備安裝要求:
設備放置的檢測空間:  立體式設備檢測機臺配置檢測軟件和所需相機光源，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
