電感外觀檢測設備自動化檢測金屬管外觀方案

作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 256 次
注明：電感外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求

檢測內容：
       產品的尺寸檢測
序號 檢測位置 檢測方式 是否可檢
1 長度 背光檢測 可檢
2 直徑 背光檢測 可檢
3



4 產品需要開槽玻璃盤平放檢測，所以無法檢測內直徑

注明：電感外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

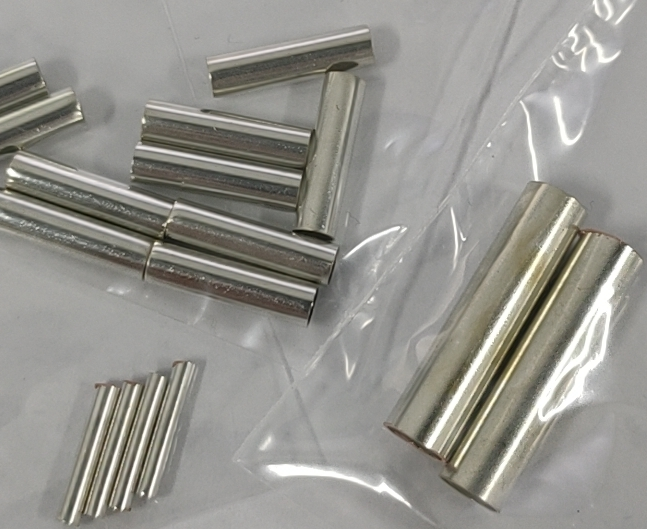

樣品圖：

電感外觀檢測設備

二、設備組成及主要機構

設備型號：云盤高速檢測機2口下料 （方形）                  外形尺寸950*850*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  22”液晶顯示器 1臺
4 工業相機 SONY工業相機 1套
5 相機調節模組 SIPOTEK定制 1套
6 工業鏡頭 遠心高清光學工業鏡頭 1套
7 環形光源 定制光學自適應光源 1套
8 控制系統 SIPOTEK定制 1套
9 伺服電機 松下 1套
10 減速機 SIPOTEK定制 1套
11 玻璃盤 SIPOTEK定制（開槽） 1套

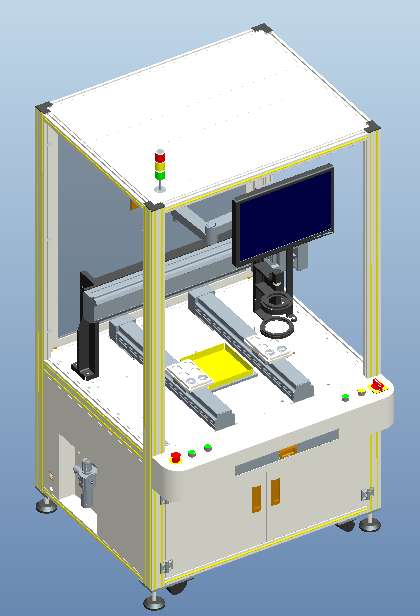

電感外觀檢測設備外觀

電感外觀檢測設備

三、樣件測試圖片:

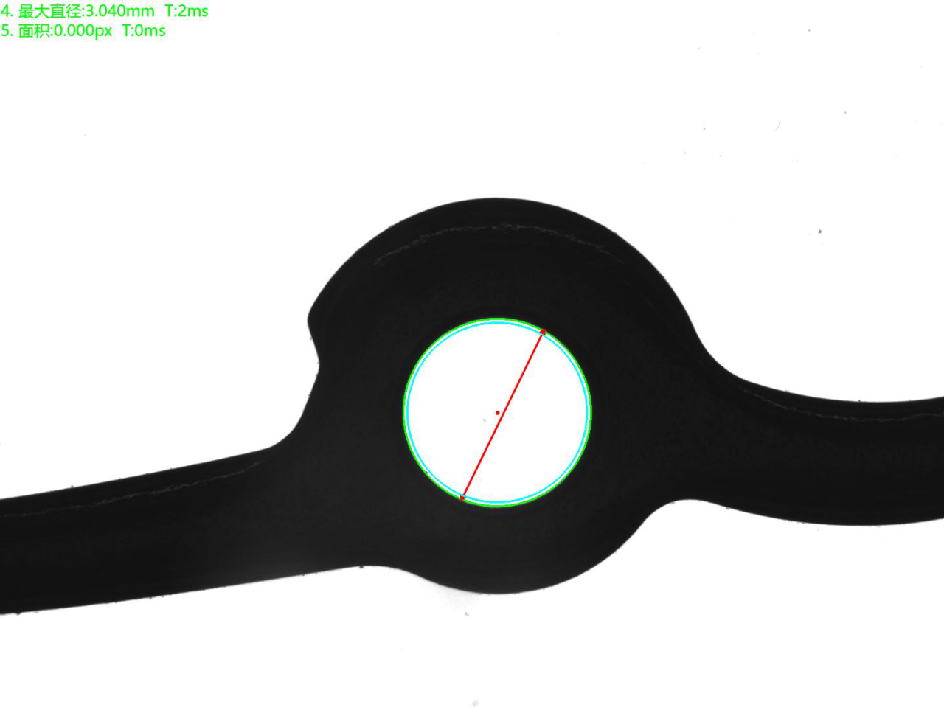

頂部背光檢測良品分析圖：OK

電感外觀檢測設備

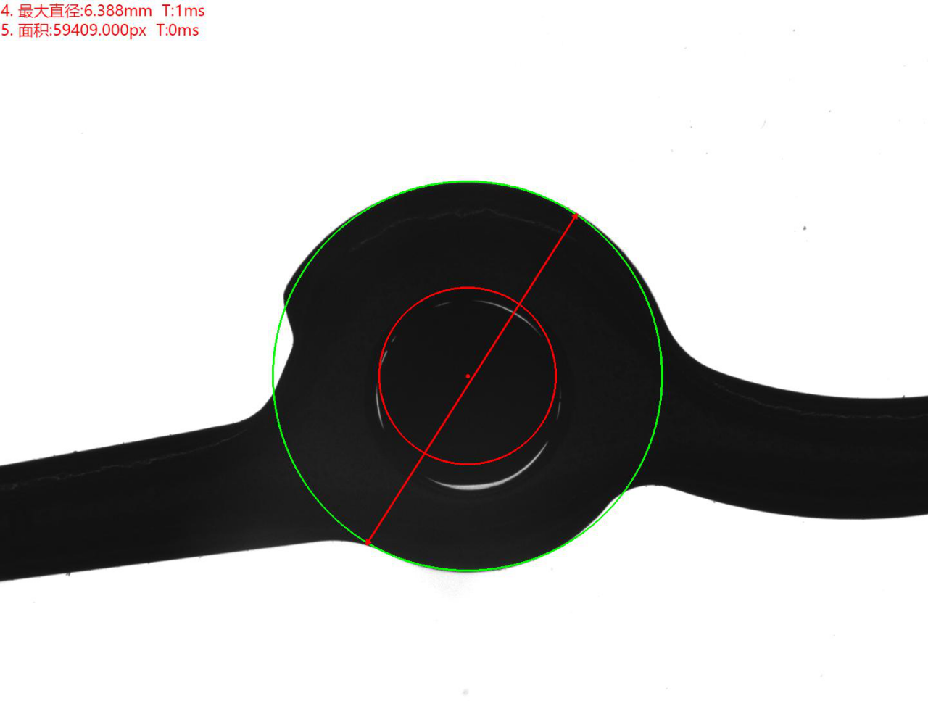

頂部背光檢測不良品分析圖：NG
電感外觀檢測設備

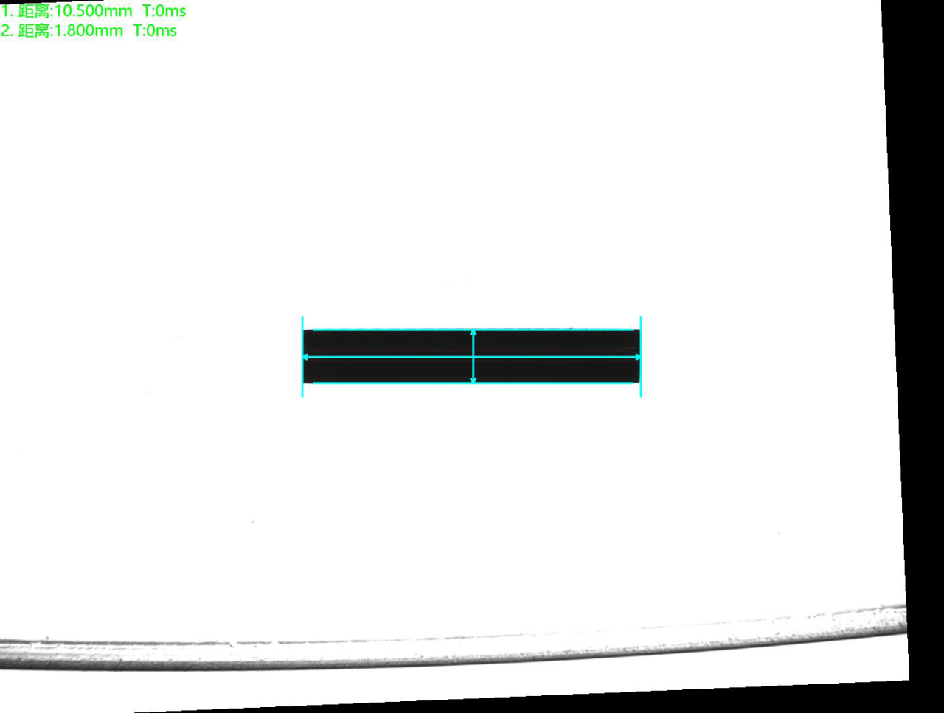

頂部背光檢測良品分析圖：OK
電感外觀檢測設備

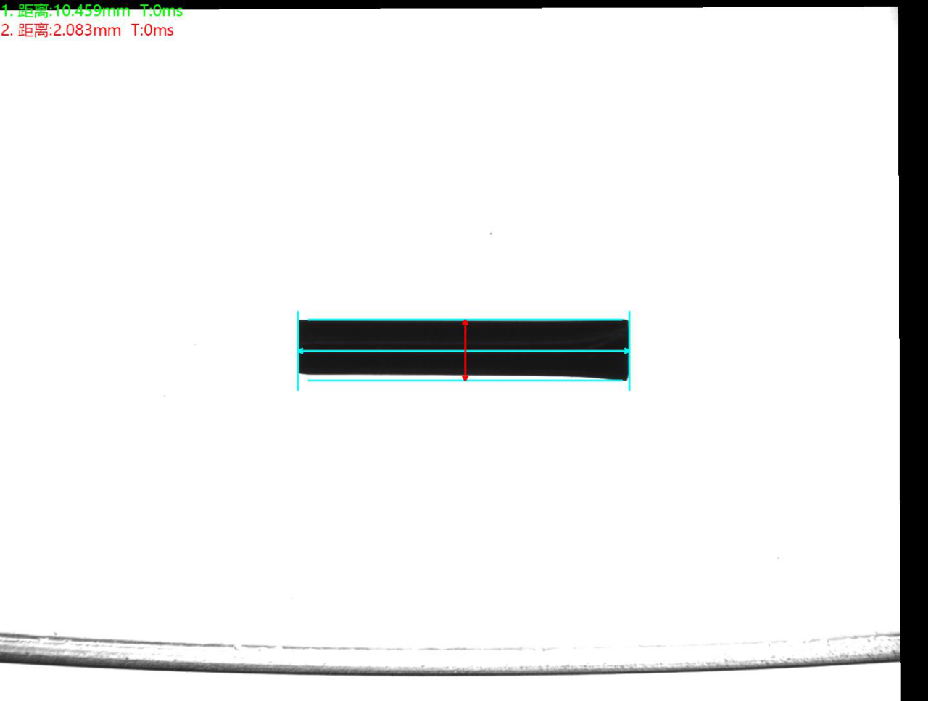

頂部背光檢測不良品分析圖：NG

電感外觀檢測設備

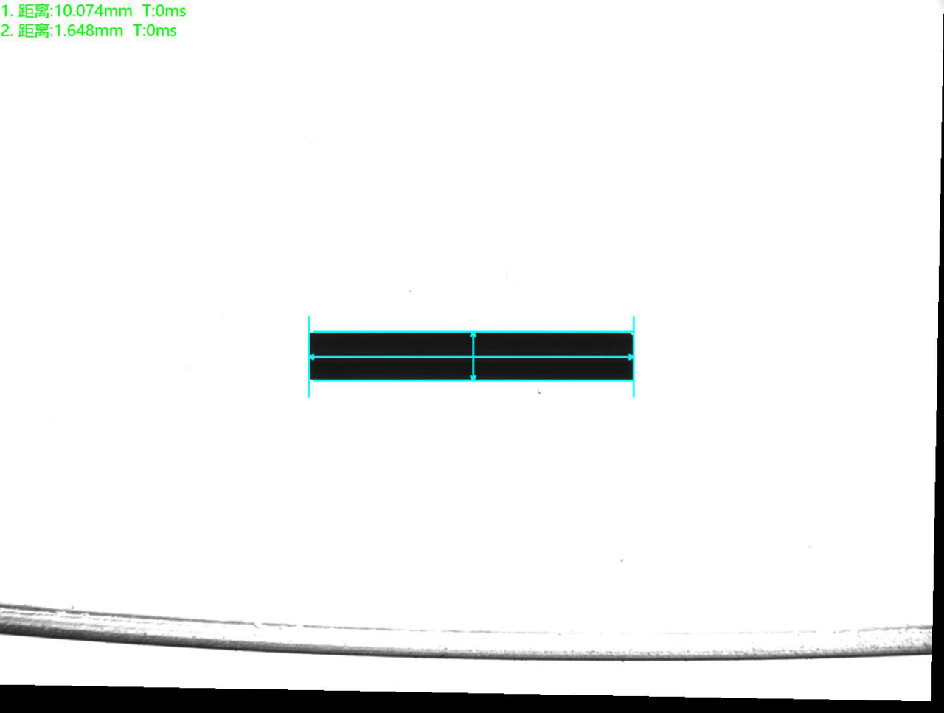

頂部背光檢測良品分析圖：OK
電感外觀檢測設備

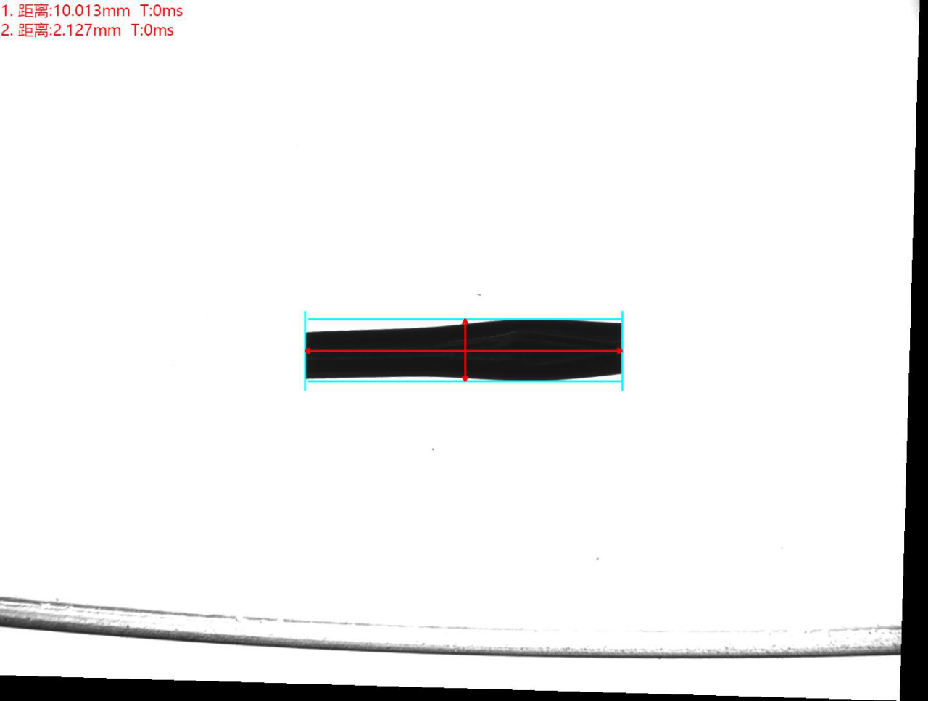

頂部背光檢測不良品分析圖：NG

電感外觀檢測設備

四、系統安裝要求:

設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
獲取電感外觀檢測設備檢測產品外觀方案請聯系杜經理：178-5603-5060
