外觀視覺檢測設備檢測瓶蓋外觀不良方案！

作者 : 安徽思普泰克發布時間 : 2020-08-04 瀏覽 : 161 次
注明：安徽思普泰克研發生產的外觀視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       產品的尺寸檢測
序號 檢測位置 檢測方式 是否可檢
1 黑點 正光檢測 可檢
2 缺口 正光檢測 可檢
3 劃傷 正光檢測 可檢
4 螺牙有無 斜角檢測 可檢
5 防盜筋
 		 不可檢

注明：安徽思普泰克研發生產的外觀視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號：云盤高速檢測機2口下料 （方形）                  外形尺寸950*850*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  22”液晶顯示器 1臺
4 工業相機 SONY工業相機 4套
5 相機調節模組 SIPOTEK定制 4套
6 工業鏡頭 遠心高清光學工業鏡頭 4套
7 環形光源 定制光學自適應光源 4套
8 控制系統 SIPOTEK定制 1套
9 伺服電機 松下 1套
10 減速機 SIPOTEK定制 1套

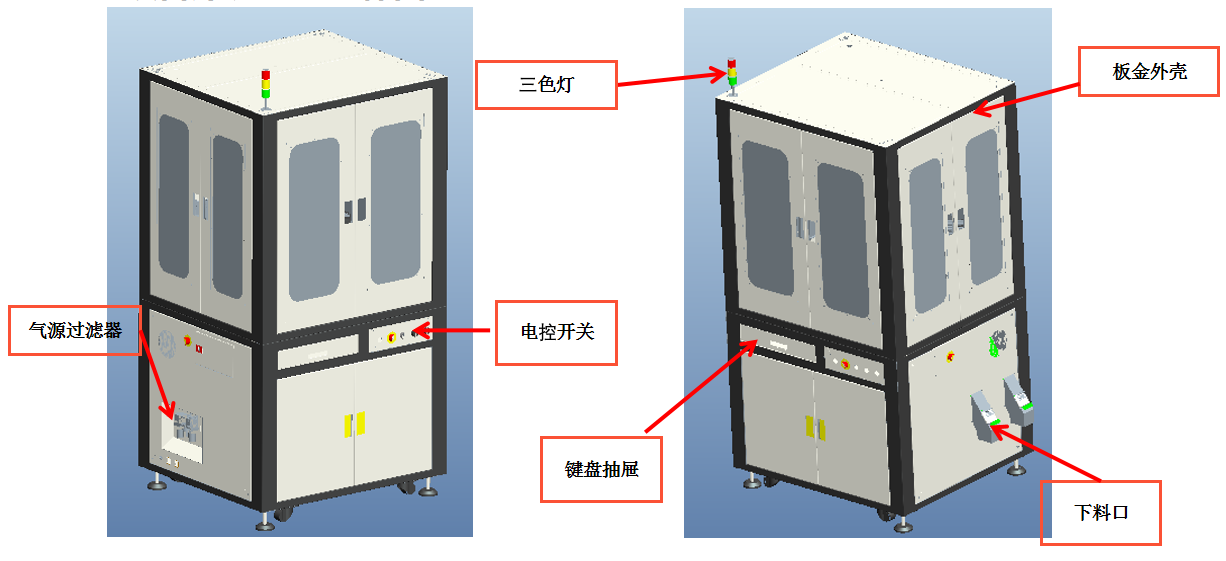

設備外觀－3D立體圖

外觀視覺檢測設備

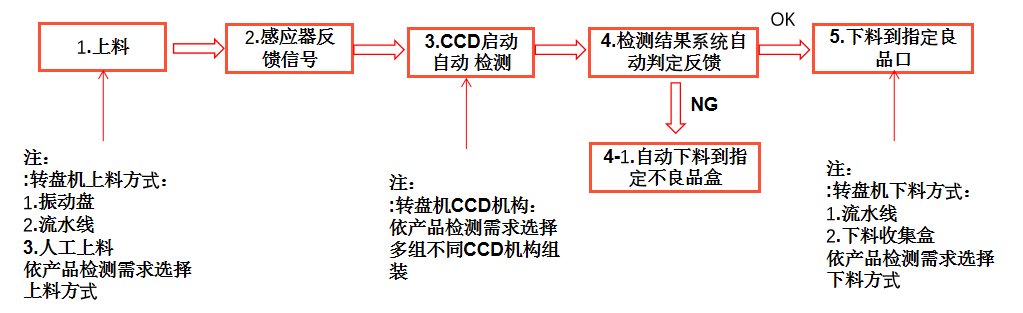

設備檢測流程
外觀視覺檢測設備
三、樣件測試圖片:

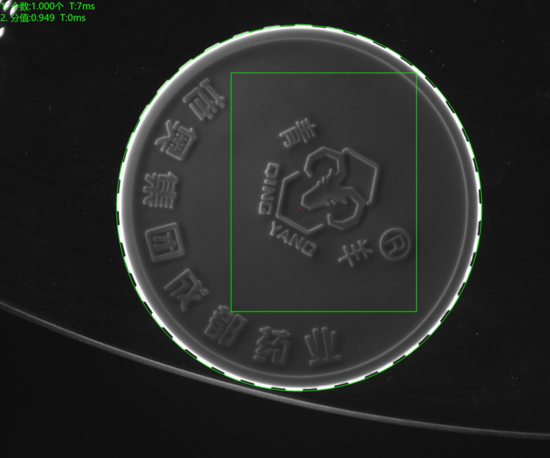

底部正光檢測良品原圖：
外觀視覺檢測設備

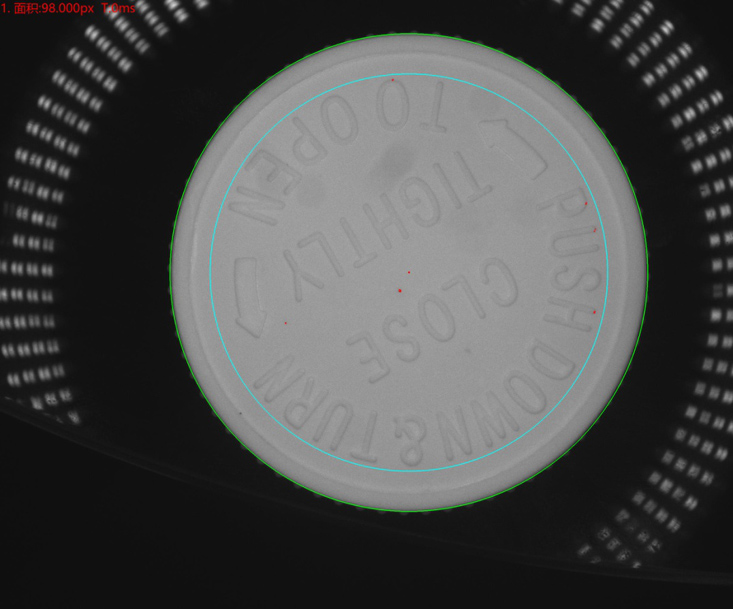

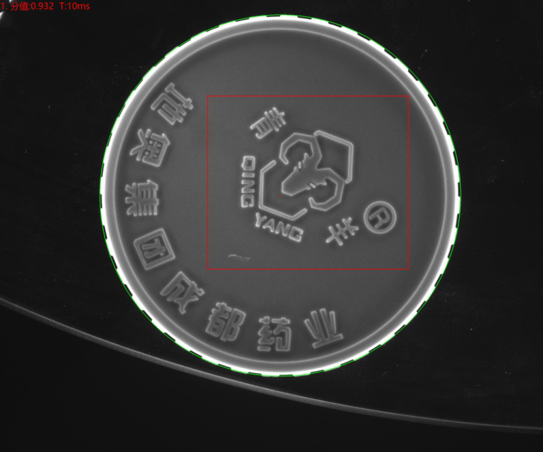

底部正光檢測不良品分析圖：NG      不良特征：黑點

外觀視覺檢測設備

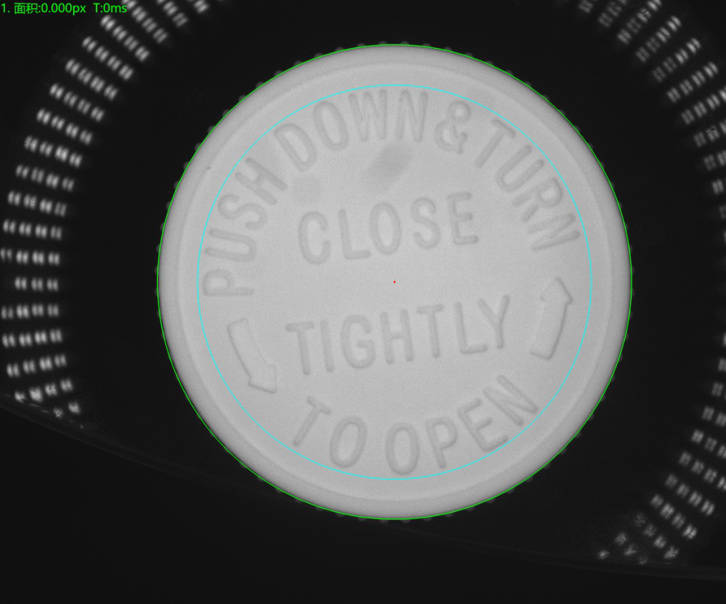

頂部正光檢測良品分析圖：OK

外觀視覺檢測設備

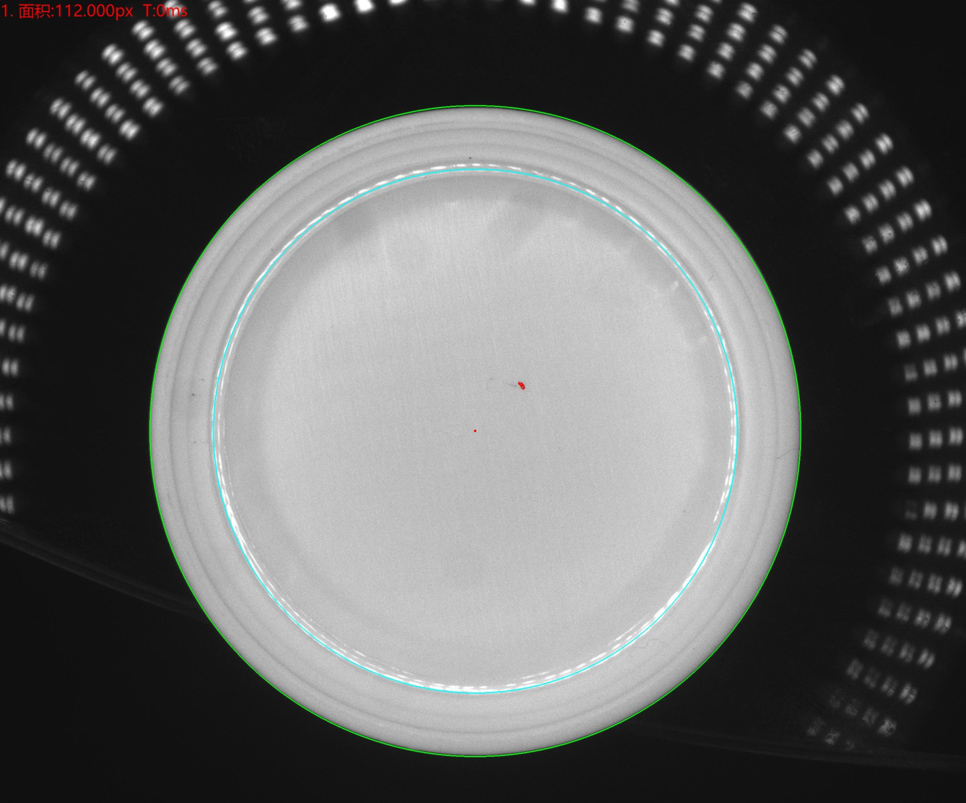

頂部正光檢測不良品分析圖：NG      不良特征：頂部黑點

外觀視覺檢測設備

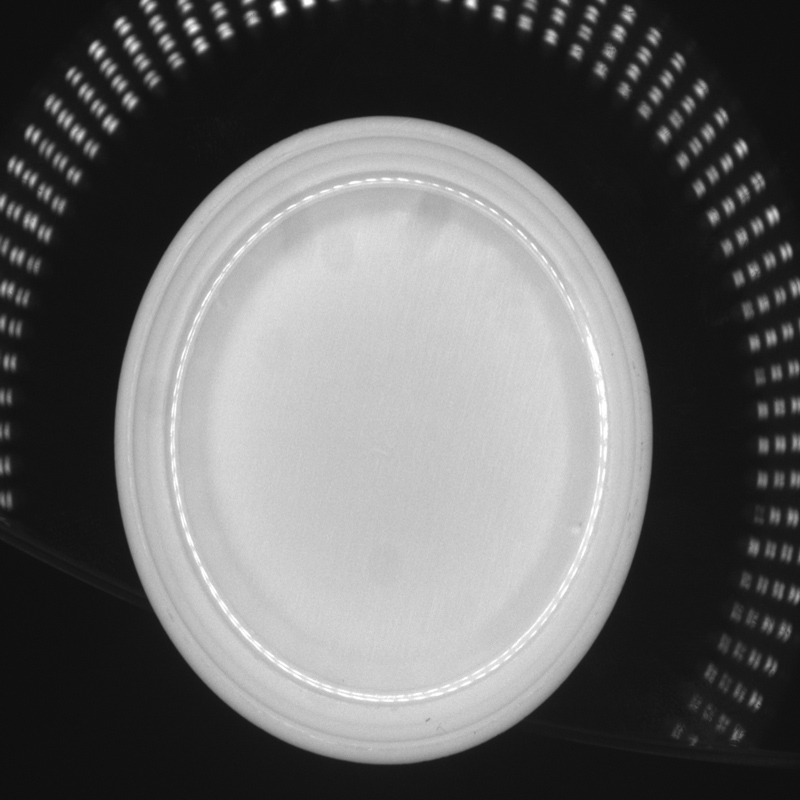

頂部正光檢測良品分析圖：OK

外觀視覺檢測設備

頂部正光檢測不良品分析圖：NG      不良特征：外壁黑點

外觀視覺檢測設備

四、系統安裝要求:

設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
